Manual do Usuário do Medidor de Ângulo de Nível Digital RISEPRO

1. Introdução

O medidor de ângulo digital RISEPRO, modelo 82202BB, é uma ferramenta versátil e precisa, projetada para medições angulares exatas em diversas aplicações profissionais e de bricolagem. Seu design compacto, visor LCD nítido com retroiluminação e base magnética o tornam um instrumento essencial para tarefas que exigem alinhamento angular preciso.

Principais características:

• Visor LCD grande e de fácil leitura com luz de fundo verde para visibilidade em condições de pouca luz.
• Ímãs potentes embutidos na base para fixação segura em superfícies metálicas.
• Unidades de medida múltiplas: graus (°), porcentagemtage (%), mm/m e pol/pé.
• Ampla faixa de medição de 4 x 90° (0° a 360°).
• Alta resolução de 0.01° e repetibilidade de ±0.1°.
• Função de calibração para manter a precisão.
• A função Hold congela as medições exibidas.
• Desligamento automático após 3 minutos de inatividade para economizar bateria.
• Design leve e portátil.

2. Produto acabadoview

Familiarize-se com os componentes e controles do seu nível digital RISEPRO.

Figura 2.1: Frente view O nível digital RISEPRO exibe uma medição de ângulo de 0.56 graus em sua tela LCD iluminada. O dispositivo possui três botões de controle: LIGAR/DESLIGAR e REF, MODO e TRAVAR.

Figura 2.2: Diagrama detalhado ilustrando os principais componentes do nível digital. Isso inclui o visor LCD, o botão LIGAR/DESLIGAR e REF, o botão MODO, o botão TRAVAR, a tampa da bateria localizada na parte traseira e a base magnética integrada na parte inferior.

Controles:

• Botão LIGAR/DESLIGAR e REF: Pressione para ligar ou desligar o dispositivo. Um toque curto também define a posição atual como referência (0.00°) para medições relativas.
• Botão MODE: Ciclos entre diferentes unidades de medida: graus (°), porcentagemtage (%), mm/m e pol/pé.
• Pressionar botão: Congela a leitura atual no visor. Pressione novamente para liberar.

3. Configuração

3.1. Instalação da bateria

O dispositivo requer duas pilhas alcalinas AAA (incluídas). Para instalar ou substituir as pilhas:

1. Localize a tampa da bateria na parte traseira da unidade (consulte a Figura 2.2).
2. Deslize a tampa da bateria aberta.
3. Insira duas pilhas AAA, certificando-se da polaridade correta (+/-).
4. Feche a tampa da bateria com segurança.

3.2. Calibração inicial

Para obter a máxima precisão, recomenda-se calibrar o dispositivo antes da primeira utilização e periodicamente depois disso. A função de calibração garante leituras precisas.

1. Coloque o nível digital sobre uma superfície plana e horizontal.
2. Pressione o botão ON/OFF para ligar o dispositivo.
3. Pressione e mantenha pressionado o botão LIGAR/DESLIGAR e REF até que "CAL" apareça no visor.
4. O visor mostrará "CAL 1". Mantenha o dispositivo imóvel sobre uma superfície plana.
5. Após alguns segundos, o visor mostrará "CAL 2". Gire o dispositivo 180 graus na mesma superfície plana, sem levantá-lo.
6. O visor mostrará "CAL 3" e, em seguida, retornará a 0.00°, indicando calibração bem-sucedida.

4. Instruções de operação

4.1. Ligar/desligar

Pressione o LIGADO/DESLIGADO e REF. Pressione o botão para ligar o dispositivo. Pressione e segure o mesmo botão por alguns segundos para desligá-lo. O dispositivo desligará automaticamente após 3 minutos de inatividade.

4.2. Selecionando Unidades de Medida

Pressione o MODO Pressione o botão repetidamente para alternar entre as unidades de medida disponíveis: graus (°), porcentagem (%).tage (%), mm/m e pol/pé. A unidade selecionada será exibida no LCD.

4.3. Modos de Medição Absoluta e Relativa

O nível digital suporta medições de ângulos absolutos e relativos.

• Modo de medição absoluta: Este modo mede o ângulo em relação a um plano horizontal verdadeiro (gravidade). Após a calibração, o dispositivo exibirá o ângulo absoluto.
• Modo de medição relativa: Para medir o ângulo entre duas superfícies, coloque o dispositivo sobre a primeira superfície e pressione o LIGADO/DESLIGADO e REF. botão. O visor mostrará 0.00°. Em seguida, mova o dispositivo para a segunda superfície. O valor exibido será o ângulo relativo entre as duas superfícies.

Figura 4.1: Ilustração da diferença entre o Modo de Medição Relativa e o Modo Absoluto. No Modo Relativo, o dispositivo pode ser zerado em qualquer superfície para medir a diferença angular a partir desse ponto. No Modo Absoluto, ele mede o ângulo em relação a um plano horizontal verdadeiro.

4.4. Função Hold

Pressione o SEGURAR Botão para congelar a medição atual no visor. Isso é útil ao realizar medições em áreas de difícil acesso, onde a luz direta pode interferir na medição. viewA exibição é difícil. Pressione o SEGURAR Pressione o botão novamente para liberar a função e retomar a medição em tempo real.

4.5. Utilização da Base Magnética

Os poderosos ímãs integrados na base permitem que o dispositivo seja fixado com segurança em superfícies de metal ferroso, proporcionando operação sem o uso das mãos e medições estáveis.

Figura 4.2: O nível digital demonstra sua base magnética, firmemente fixada a uma superfície metálica inclinada. O visor mostra um ângulo de 26.85 graus, destacando sua utilidade para medições sem o uso das mãos em peças metálicas.

5. Aplicações

O nível digital RISEPRO é adequado para uma ampla gama de aplicações, incluindo, entre outras:

• Ajuste dos ângulos de lâmina para serras circulares e serras de esquadria.
• Ajuste das configurações das ferramentas em tornos.
• Medição dos ângulos de drenagem e das declividades do escoamento superficial.
• Alinhamento do trabalho da motoniveladora e do trator.
• Verificação das configurações da mesa de furadeiras de bancada, plainas, serras de fita e mesas de serra.
• Tarefas gerais de carpintaria, construção e alvenaria.
• Reparação e manutenção automóvel.
• Fabricação de máquinas e detecção por instrumentos.
• Aplicações na indústria médica que exigem posicionamento angular preciso.

Figura 5.1: ExampExemplos de uso prático do nível digital, incluindo o ajuste do ângulo da lâmina de uma serra de esquadria para trabalhos em madeira, o ajuste de um componente em um torno e a medição de ângulos durante reparos automotivos.

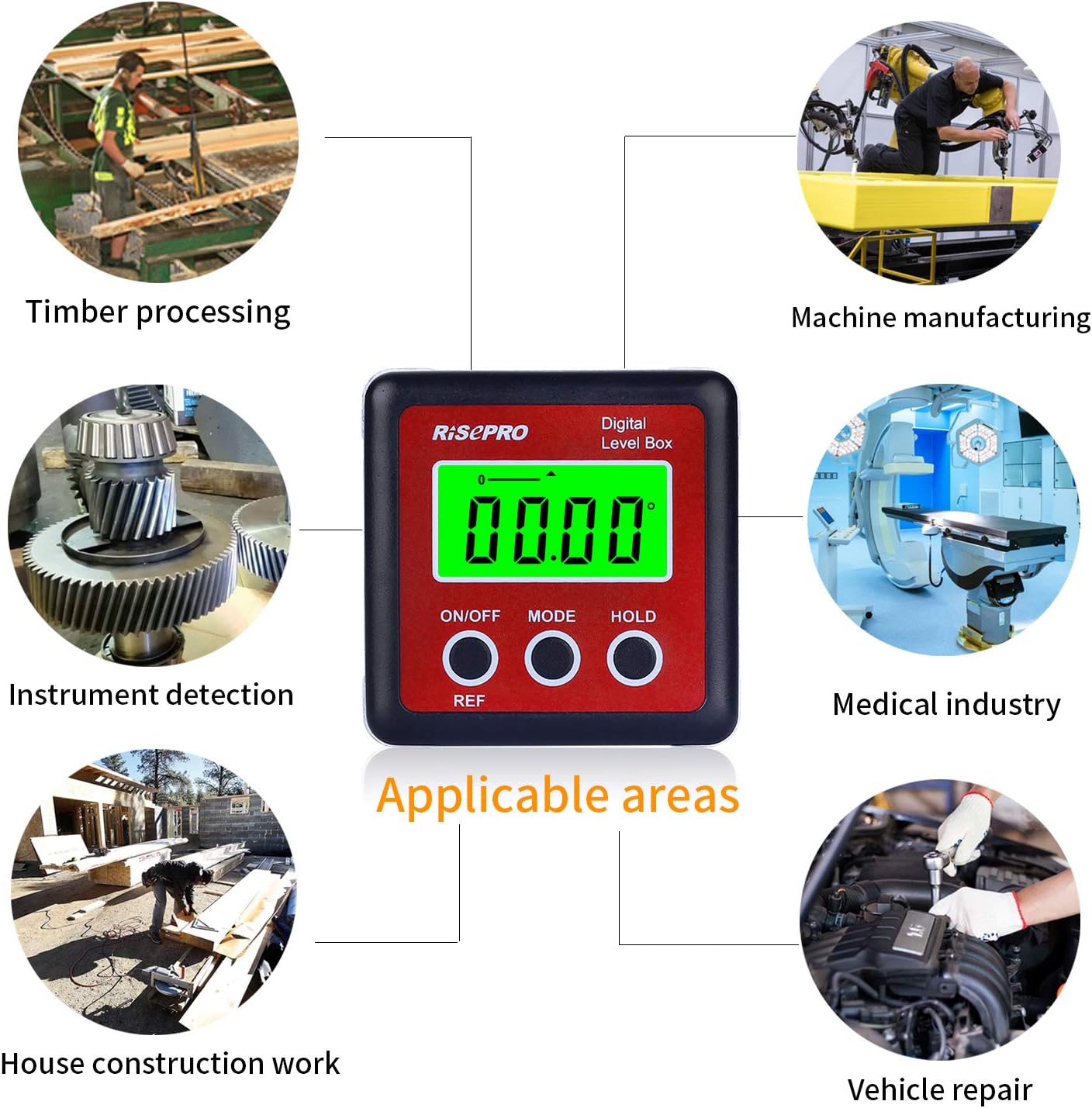

Figura 5.2: Uma representação visual dos diversos campos onde o nível digital pode ser aplicado, como processamento de madeira, fabricação de máquinas, detecção precisa de instrumentos, alinhamento de equipamentos médicos, construção de casas e manutenção de veículos.

6. Manutenção

Os devidos cuidados e manutenção garantirão a longevidade e a precisão do seu nível digital.

• Limpeza: Limpe o dispositivo com um pano macio e seco. Não utilize produtos de limpeza abrasivos ou solventes. Certifique-se de que a tela LCD esteja sempre limpa para garantir uma leitura nítida.
• Armazenar: Guarde o dispositivo na bolsa de transporte incluída, em local seco e livre de poeira, quando não estiver em uso. Evite temperaturas extremas e luz solar direta.
• Substituição da bateria: Substitua as pilhas quando o indicador de bateria fraca aparecer no visor para garantir o funcionamento contínuo e preciso. Remova as pilhas se o dispositivo não for usado por um longo período para evitar vazamentos.
• Calibração: Realize a calibração periodicamente, especialmente se suspeitar de problemas de precisão ou após mudanças significativas de temperatura.

7. Solução De Problemas

Se você encontrar problemas com seu nível digital RISEPRO, consulte os problemas e soluções comuns a seguir:

• O dispositivo não liga:
  • Verifique se as baterias estão instaladas corretamente e com a polaridade adequada.
  • Substitua as pilhas por novas pilhas alcalinas AAA.
• Leituras imprecisas:
  • Realize uma calibração completa conforme descrito na Seção 3.2.
  • Certifique-se de que a superfície de medição esteja limpa e livre de detritos.
  • Verifique se o dispositivo está estável e não se move durante a medição.
• A tela está escura ou piscando:
  • Isso geralmente indica bateria fraca. Substitua as baterias.
• Os botões não respondem:
  • Certifique-se de que o dispositivo não esteja no modo HOLD. Pressione o botão HOLD para liberar.
  • Tente desligar e ligar o dispositivo novamente.

8. Especificações

9. Conteúdo da embalagem

O pacote inclui os seguintes itens:

• 1 x Medidor de Ângulo de Nível Digital RISEPRO
• 1 x Manual do Usuário
• 1 x bolsa de transporte
• Baterias Alcalinas 2 x AAA

10. Garantia e Suporte

Informações sobre os termos específicos da garantia e os detalhes de contato do suporte ao cliente não estão disponíveis neste manual. Consulte a embalagem do produto ou o manual do revendedor. webSite para informações sobre garantia e contatos de suporte.

No momento, não há informações disponíveis sobre a disponibilidade de peças de reposição.
