Introdução
Este manual fornece instruções essenciais para a operação, configuração e manutenção seguras e eficientes do seu carregador Endura EC6M+TWP-MT3 de 6 unidades. Leia este manual atentamente antes de usar o carregador para garantir o funcionamento adequado e evitar danos à unidade ou aos dispositivos conectados. Este carregador foi projetado especificamente para uso com os rádios de comunicação bidirecional Motorola das séries CP150, CP200, CP250, EP450 e PR400.
Produto acimaview
O Endura EC6M+TWP-MT3 é um carregador multiunidades capaz de carregar simultaneamente até seis baterias ou rádios. Possui compartimentos de carregamento individuais com indicadores LED para exibir o status do carregamento.

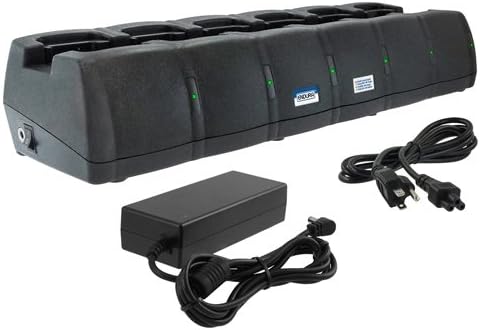

Esta imagem mostra o carregador Endura EC6M+TWP-MT3 de 6 unidades, uma unidade de carregamento preta com várias baias, projetada para diversas baterias de rádios de comunicação. Ele é apresentado com sua fonte de alimentação externa e dois cabos de alimentação, um para a fonte de alimentação e outro para a tomada.
Configurar
- Desembalagem: Retire cuidadosamente todos os componentes da embalagem. Verifique se o carregador de 6 unidades, a fonte de alimentação externa e os cabos de alimentação estão presentes.
- Colocação: Coloque o carregador em uma superfície plana e estável, em uma área bem ventilada, longe da luz solar direta, fontes de calor e umidade. Certifique-se de que haja espaço suficiente ao redor do aparelho para circulação de ar.
- Conecte a fonte de alimentação: Conecte o cabo de saída CC da fonte de alimentação externa ao conector de entrada CC na parte traseira do carregador de 6 unidades.
- Conecte à tomada elétrica: Conecte o cabo de alimentação CA à fonte de alimentação externa e, em seguida, ligue a outra extremidade a uma tomada elétrica padrão (240 Volts).
- Ligar: O carregador agora está pronto para uso.
Instruções de operação
- Inserindo rádios/baterias: Insira cuidadosamente um rádio Motorola das séries CP150, CP200, CP250, EP450 ou PR400 (com a bateria acoplada) ou uma bateria compatível em um compartimento de carregamento disponível. Certifique-se de que o rádio/bateria esteja encaixado corretamente e faça contato total com os terminais de carregamento.
- Indicador de carga: Cada compartimento de carregamento possui um indicador LED.
- Vermelho sólido: Indica que a bateria está carregando.
- Verde sólido: Indica que a bateria está totalmente carregada.
- Vermelho piscando: Indica um erro de carregamento (por exemplo, defeito na bateria, tipo de bateria incorreto ou problema de temperatura). Remova a bateria e insira-a novamente. Se o erro persistir, consulte a seção de solução de problemas.
- Processo de carregamento: O carregador detecta automaticamente o tipo de bateria e inicia o ciclo de carregamento apropriado. Quando a bateria estiver totalmente carregada, o LED ficará verde fixo e o carregador entrará em modo de manutenção para evitar sobrecarga.
- Remoção de rádios/baterias: Para remover um rádio ou bateria, basta levantá-los do compartimento de carregamento.
Manutenção
- Limpeza: Desconecte o carregador da tomada antes de limpá-lo. Use um pano macio e seco para limpar a parte externa do carregador. Não use produtos de limpeza líquidos ou solventes. Certifique-se de que os contatos de carregamento estejam livres de poeira e detritos.
- Armazenar: Quando não estiver em uso por longos períodos, guarde o carregador em local fresco e seco.
- Segurança: Não tente desmontar ou modificar o carregador. Encaminhe todos os serviços de manutenção a pessoal qualificado. Evite expor o carregador a temperaturas ou umidade extremas.
Solução de problemas
| Problema | Possível causa | Solução |
|---|---|---|
| Não há indicador LED quando o rádio/bateria está inserido. |
|
|
| LED pisca em vermelho. |
|
|
| A bateria não carrega totalmente. |
|
|
Especificações
- Número do modelo: EC6M+TWP-MT3
- Marca: Endura
- Fabricante: Produtos Energéticos
- Dispositivos compatíveis: Motorola CP150, CP200, CP250, EP450, Série PR400
- Vol de entradatage: 240 Volts
- Volume de saídatage: 12 Volts
- Número de compartimentos de carregamento: 6
- Total de portas USB: 1 (para carregamento auxiliar, se aplicável)
- Fonte de energia: DC
- Tipo de conector de alimentação principal: 2 pinos
- Peso do item: 6.29 libras
- Dimensões da embalagem: 23.2 x 10.5 x 5.6 polegadas
Garantia e Suporte
Para informações sobre garantia ou suporte técnico, consulte a documentação fornecida com sua compra ou entre em contato diretamente com o fabricante, Power Products. Guarde o comprovante de compra como prova para eventuais solicitações de garantia.
