LUTEC Outdoor Wall Lantern Instruction Manual

1. Introdução

This manual provides detailed instructions for the installation, operation, and maintenance of your LUTEC Outdoor Wall Lantern, Model 5197502012. This exterior light fixture is designed for outdoor use, featuring a durable aluminum construction and clear glass shade, suitable for various weather conditions.

Image: The LUTEC Outdoor Wall Lantern, Model 5197502012, showcasing its modern design and black finish, installed on an exterior wall.

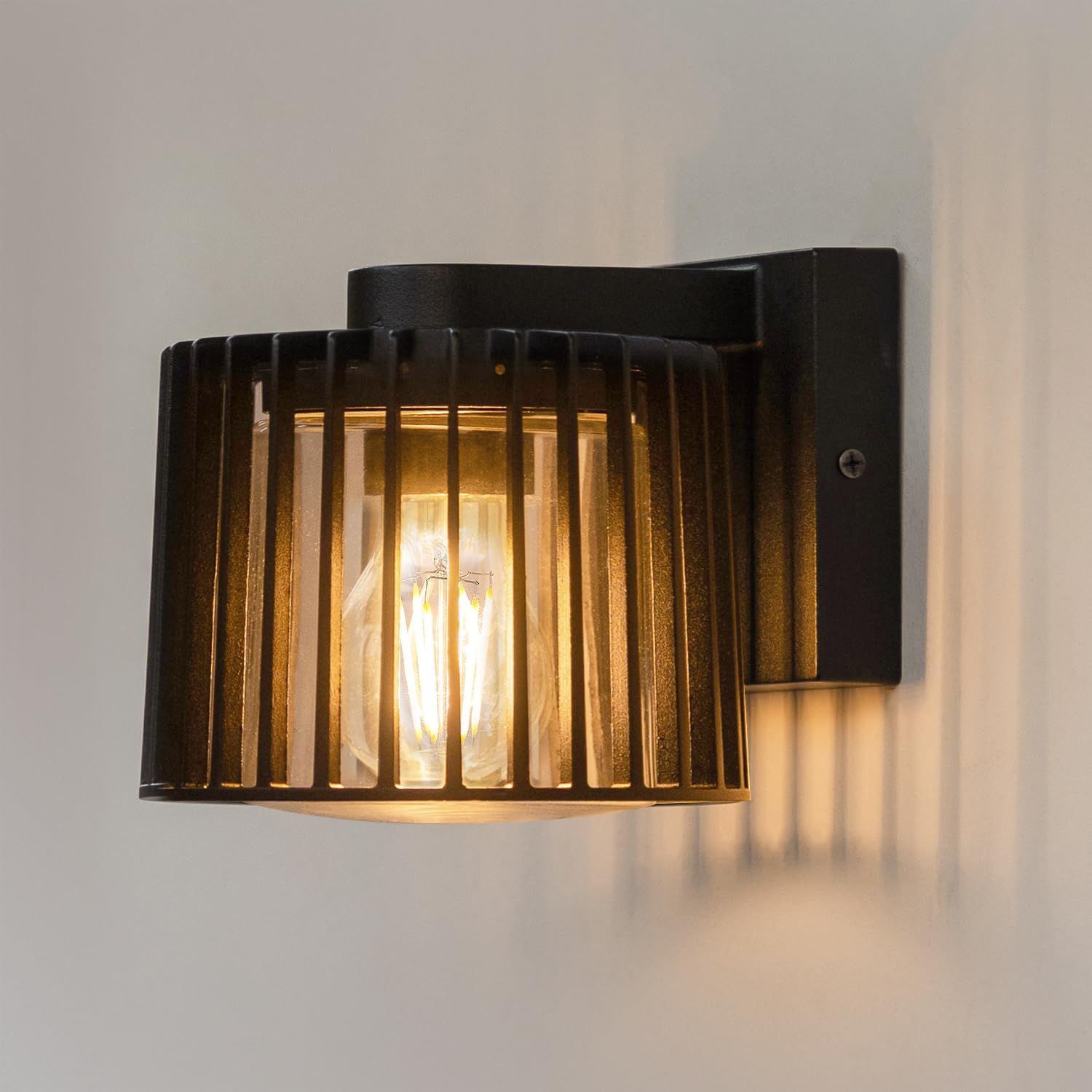

Imagem: Um close-up view of the LUTEC Outdoor Wall Lantern, highlighting its unique line aesthetic, clear glass shade, and aluminum frame.

2. Informações de segurança

Leia e compreenda todas as instruções antes de iniciar a instalação. A não observância dessas instruções pode resultar em choque elétrico, incêndio ou outros ferimentos que podem ser perigosos ou até mesmo fatais. Guarde este manual para futuras consultas.

• AVISO: Risco de choque elétrico. Desligue a energia no disjuntor ou na caixa de fusíveis antes da instalação ou manutenção.
• Todas as conexões elétricas devem estar em conformidade com as normas e regulamentos locais ou com o Código Elétrico Nacional (NEC). Consulte um eletricista qualificado se não estiver familiarizado com as conexões elétricas adequadas.
• Certifique-se de que o aparelho esteja devidamente aterrado.
• Não instale esta luminária em superfícies facilmente inflamáveis.
• Não exceda a temperatura máximatage specified for the bulb (MAX 25W).
• Manuseie os componentes de vidro com cuidado para evitar quebras.

3. Conteúdo da embalagem

Verify that all components listed below are included in your package before beginning installation. If any parts are missing or damaged, contact customer service.

• LUTEC Outdoor Wall Lantern Fixture (1)
• Placa de montagem (1)
• Parafusos (2)
• Porcas de Arame (3)
• Manual de Instruções (1)

Image: An illustration showing the included mounting hardware: two screws, three wire nuts, and one mounting plate, alongside the light fixture.

4. Especificações

5. Configuração e instalação

This section guides you through the process of installing your outdoor wall lantern. Ensure power is disconnected before starting.

1. Prepare-se para a Instalação: Desligue a energia no disjuntor ou na caixa de fusíveis para evitar choque elétrico.
2. Instalação da placa de montagem: Attach the mounting plate to the junction box on your wall using the provided screws. Ensure it is securely fastened.
3. Conexões de fiação: Connect the fixture's wires to your household electrical wires using the provided wire nuts.
   • Connect the black wire from the fixture to the black (live) wire from the wall.
   • Connect the white wire from the fixture to the white (neutral) wire from the wall.
   • Connect the green or bare copper ground wire from the fixture to the ground wire from the wall.
   Certifique-se de que todas as conexões estejam firmes e seguras.
4. Fixe o dispositivo: Carefully align the fixture with the mounting plate and secure it in place with the remaining screws.
5. Apply Silicone Caulking (Recommended): To prevent water from seeping into the junction box, apply a bead of silicone caulking around the perimeter of the fixture where it meets the wall.
6. Instalar Lâmpada: Insert an E26 base bulb (MAX 25W, not included) into the socket.
7. Restaurar energia: Ligue a energia novamente no disjuntor ou na caixa de fusíveis.

Imagem: Um example of the LUTEC Outdoor Wall Lantern installed on a porch, demonstrating its aesthetic integration.

6. Instruções de operação

The LUTEC Outdoor Wall Lantern operates as a standard wall-mounted light fixture. Once installed and powered, it can be controlled via your existing wall switch.

• Compatibilidade da lâmpada: This fixture is compatible with E26 base bulbs (MAX 25W). You can use LED, CFL, incandescent, or halogen bulbs. (Bulb not included).
• Ligar/Desligar: Use o interruptor de parede conectado à luminária para ligar ou desligar a luz.

Image: Various E26 base bulb types (LED, CFL, incandescent) that are compatible with the LUTEC Outdoor Wall Lantern. Bulbs are not included.

Image: A visual comparison of the outdoor wall lantern in its 'OFF' state (left) and 'ON' state (right), demonstrating its illumination.

7. Manutenção

Regular maintenance ensures the longevity and optimal performance of your LUTEC Outdoor Wall Lantern.

• Limpeza:
  • Certifique-se de que a energia esteja desligada antes de limpar.
  • Limpe o aparelho com um pano macio e seco.amp pano. Não utilize produtos de limpeza abrasivos ou solventes, pois podem danificar o acabamento ou o vidro.
  • Clean the glass shade periodically to maintain light output.
• Substituição de lâmpada:
  • Turn off power at the circuit breaker before replacing the bulb.
  • Allow the old bulb to cool completely before removing it.
  • Replace with an E26 base bulb, not exceeding 25W.
• Inspeção: Inspecione periodicamente a luminária para verificar se há sinais de desgaste, danos ou conexões soltas. Resolva quaisquer problemas imediatamente.

Image: The LUTEC Outdoor Wall Lantern demonstrating its weather resistance, shown enduring rain, snow, sun, and wind, ensuring durable use.

8. Solução De Problemas

Se você tiver problemas com seu aplique de parede, consulte os problemas e soluções comuns a seguir:

Se o problema persistir após tentar essas soluções, entre em contato com o suporte ao cliente.

9. Garantia e Suporte

LUTEC provides quality assurance for its products. If you have any questions or require assistance with your exterior wall sconce, please do not hesitate to contact our customer service team.

• Atendimento ao Cliente: We offer 24/7 after-sales service.
• For support, please refer to the contact information provided with your purchase or visit the official LUTEC website.
