1. Introdução
Obrigado por escolher o ventilador de teto retrátil Elgin Silence Air Pro. Este manual fornece informações essenciais para a instalação, operação e manutenção seguras do seu novo ventilador de teto. Leia-o atentamente antes de usar e guarde-o para futuras consultas.

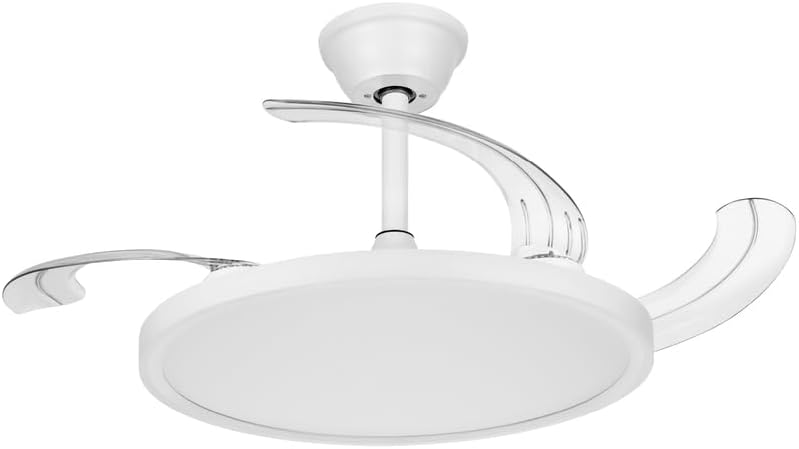

O Silence Air Pro foi projetado para ambientes sofisticados, oferecendo circulação de ar eficiente e iluminação LED ajustável. Suas exclusivas lâminas retráteis proporcionam uma estética moderna e elegante quando não está em uso.
2. Instruções importantes de segurança
Sempre siga as precauções básicas de segurança ao usar aparelhos elétricos para reduzir o risco de incêndio, choque elétrico e ferimentos pessoais.
- Certifique-se de que a fonte de alimentação esteja desconectada antes da instalação, limpeza ou manutenção.
- A instalação deve ser realizada por um eletricista qualificado e de acordo com as normas elétricas locais.
- Fixe o ventilador firmemente a uma viga do teto ou a uma estrutura de suporte adequada capaz de suportar o peso do ventilador.
- Não introduza objetos no caminho das lâminas rotativas.
- Mantenha crianças e animais de estimação afastados do ventilador durante o funcionamento.
- Este aparelho é somente para uso interno.
- Utilize apenas o controle remoto fornecido com o ventilador.
3. Conteúdo da embalagem
Verifique se todos os componentes estão presentes e sem danos antes de iniciar a instalação. Caso alguma peça esteja faltando ou danificada, entre em contato com o suporte ao cliente da Elgin.
- Ventilador de teto retrátil (com 4 pás transparentes em ABS)
- Controle remoto (requer 2 pilhas AAA, incluídas)
- Suporte de parede para controle remoto
- Kit de montagem (para fixação no teto)
- Cabo de energia
- Kit de iluminação (LED integrado)
- Manual do usuário
4. Configuração e instalação
A instalação deste ventilador de teto requer conhecimento de fiação elétrica. É altamente recomendável que a instalação seja feita por um eletricista qualificado.
4.1 Verificações de pré-instalação
- Desconexão de energia: Certifique-se de que a alimentação principal de energia da área de instalação esteja desligada no disjuntor.
- Suporte de teto: Confirme se a estrutura do teto suporta o peso do ventilador (aproximadamente 1.9 kg).
- Fiação: Verifique se a fiação elétrica adequada está disponível no ponto de instalação. O ventilador é bivolt (110V/220V).
4.2 Montagem do ventilador
- Fixe o suporte de montagem firmemente à viga do teto ou à caixa de junção elétrica aprovada, utilizando os parafusos e acessórios fornecidos.
- Conecte os fios elétricos do ventilador à fiação da residência de acordo com o diagrama de fiação no guia de instalação completo (não incluído aqui, mas implícito em um manual impresso). O ventilador possui um conector "Easy Plug" para facilitar a instalação.
- Levante cuidadosamente a unidade do ventilador e fixe-a ao suporte de montagem, certificando-se de que todas as conexões estejam seguras.
- Prenda a cobertura para cobrir a fiação e o suporte de montagem.
5. Instruções de operação
O ventilador é operado através do controle remoto incluído.
5.1 Funções de controle remoto
- Ligar/desligar: Pressione o botão "ALL OFF" para desligar o ventilador e a luz. Pressione qualquer botão de velocidade ou "Luz on/off" para ligar.
- Velocidade do ventilador: Use os botões de 1 a 6 para selecionar a velocidade desejada do ventilador. As pás se estenderão automaticamente quando o ventilador for ativado.
- Controle de luz: Pressione "Luz on/off" para ligar/desligar a luz. O LED integrado oferece 3 temperaturas de cor (3000K Branco Quente, 4000K Branco Natural, 6500K Branco Frio). Alterne entre essas temperaturas pressionando o botão de luz repetidamente.
- Função do temporizador: Pressione "1h" ou "4h" para programar o ventilador para desligar automaticamente após 1 ou 4 horas, respectivamente.
- Rotação reversa (R): Altera a direção das pás do ventilador, o que é útil para circular ar quente em estações mais frias.
- Função Brisa (F): Ativa um modo de brisa natural, alternando entre diferentes velocidades.
6. Manutenção e Cuidados
A manutenção regular garante o desempenho ideal e prolonga a vida útil do seu ventilador.
- Limpeza: Antes de limpar, certifique-se de que a energia esteja desligada. Use um pano macio e seco.amp Use um pano para limpar a carcaça e as pás do ventilador. Não utilize produtos de limpeza abrasivos ou solventes.
- Cuidados com a lâmina: As lâminas transparentes de ABS podem ser limpas suavemente. Evite produtos químicos agressivos que possam danificar o material.
- Fonte de luz: A fonte de luz LED integrada foi projetada para longa vida útil. Caso seja necessária a substituição, é possível trocar o LED. Entre em contato com pessoal de serviço qualificado para obter assistência.
- Controle remoto: Substitua as pilhas AAA quando o alcance do controle remoto diminuir ou ele parar de responder.
7. Solução De Problemas
Caso encontre algum problema, consulte os problemas e soluções comuns a seguir:
| Problema | Possível causa | Solução |
|---|---|---|
| O ventilador não liga. | Sem alimentação elétrica; pilhas do controle remoto descarregadas; conexão de fios solta. | Verifique o disjuntor; Troque as pilhas do controle remoto; Verifique as conexões da fiação (consulte um eletricista). |
| A luz não acende. | Sem alimentação elétrica; problema no módulo LED. | Verifique o disjuntor; entre em contato com o suporte ao cliente para inspeção/substituição do módulo de LED. |
| O ventilador está fazendo um barulho incomum. | Parafusos soltos; lâminas desbalanceadas; problema no motor. | Verifique e aperte todos os parafusos; certifique-se de que as lâminas estejam devidamente encaixadas; entre em contato com o suporte ao cliente. |
| O controle remoto não funciona. | Pilhas descarregadas; Obstrução entre o controle remoto e o receptor; Controle remoto não emparelhado. | Substitua as pilhas; Remova obstruções; Consulte as instruções de emparelhamento do controle remoto (se aplicável, geralmente automático). |
8. Especificações
| Recurso | Detalhe |
|---|---|
| Número do modelo | 48VENRETB000 |
| Cor | Branco (também disponível em preto) |
| Lâminas | 4, Retrátil, ABS transparente |
| Velocidades do ventilador | 6 níveis |
| Potência do motor | 30 W |
| Potência da luz LED | 36 W |
| Temperaturas de cor da luz | 3000K, 4000K, 6500K |
| Volumetage | Bivolt (110V / 220V) |
| Controlar | Controle remoto (com funções de temporizador, reversão e brisa) |
| Dimensões do produto (estendidas) | 80 cm (diâmetro) x 20 cm (altura) |
| Dimensões da embalagem | 53.5 x 53.5 x 16.5 cm |
| Peso | 1.9kg (aprox.) |
| Montagem necessária | Sim |
9. Informações de garantia
O ventilador de teto retrátil Elgin Silence Air Pro vem com um Garantia de 24 meses a partir da data da compra. Esta garantia cobre defeitos de fabricação e materiais defeituosos em condições normais de uso.
A garantia não cobre danos causados por instalação incorreta, uso indevido, acidentes, reparos não autorizados ou desgaste normal. Guarde seu comprovante de compra para eventuais solicitações de garantia.
10. Suporte ao cliente
Para assistência técnica, solicitações de garantia ou qualquer dúvida relacionada ao seu ventilador Elgin Silence Air Pro, entre em contato com o suporte ao cliente da Elgin.
Visite o site oficial de Elgin. webSite com informações de contato atualizadas e recursos adicionais: www.elgin.com.br
Você também pode visitar a loja da Elgin na Amazon: Loja da Amazon em Elgin
